Especificaciones Técnicas de la Unidad

La herramienta de rayos gamma / CCL de 1-11 / 16", utiliza un detector estilo centelleo con un cristal de 1 x 4 pulgadas acoplado a un tubo fotomultiplicador de alta temperatura reforzado empaquetado montado en un conjunto o ensamble resistente a ondas de choque.

La información de Gamma Ray y CCL es direccionada a una línea de cable monoconductor y es recibida en la superficie por cualquier sistema de registro capaz de procesar datos de impulsos. El impulso de salida puede configurarse para polaridad positiva o negativa en la línea de cable.

La bobina central de doble imán CCL proporciona la máxima sensibilidad a través de casing de 7.0" de diámetro. Los circuitos internos opcionales no permite ninguna pérdida en la tasa de recuento cuando se opera simultáneamente con el equipo de enlace.

La herramienta de Rayos Gamma / CCL de 2-3/4”, se corrida debajo de las herramientas de evaluación de cemento CBL (Dual Receiver Cement Bond Tools). Esta herramienta también contiene una bobina magnética central de doble imán CCL con buena sensibilidad para medir collares en el revestimiento hasta un diámetro de 7,0 pulgadas. El Rayo Gamma / CCL también se puede acondicionar con un neutrón o neutrón compensado por debajo de la herramienta CBL o correrse solo.

La información de Rayos Gamma y CCL se direcciona en una línea de cable mono conductor y se recibe en la superficie por cualquier sistema de registro capaz de procesar datos de impulsos. El impulso de salida puede configurarse para polaridad positiva o negativa en la línea de cable.

Este instrumento de hueco revestido (cased-hole) utiliza un extenso y robusto cristal de centelleo resistente a ondas de choque, acoplado a un detector robusto de alta resolución para medir las cuentas de rayos gamma de la formación con buena estabilidad en una amplia gama de velocidades de registro.

El registro de Rayos Gamma de 3-1/8” mide la radiación gamma natural producida por la desintegración, o decadencia, de los núcleos radiactivos en la formación. Dado que estos núcleos tienden a ser más abundante en ciertos tipos de formaciones, el registro del Rayo Gamma es básicamente un registro de litología.

El registro Gamma Ray se utiliza principalmente como un registro de esquisto en la industria petrolera, ya que los esquistos son generalmente los sedimentos más radiactivos encontrados en estos pozos. Este registro se utiliza, en la minería y la industria mineral, para localizar y evaluar los depósitos de minerales radiactivos como el potasio o el mineral de uranio.

Los registros de rayos gamma generalmente se calibran en unidades API. Una Unidad API de rayos gamma se define como 1/200 de la diferencia en la deflexión del registro entre las zonas de baja y alta radiación en el hueco de calibración de Rayos Gamma de la Universidad de Houston.

Este pozo tiene tres radiactividades homogéneas fabricadas artificialmente que corresponde al rango de radioactividad natural. La zona central contiene un hormigón radiactivo cuya radiación es igual a aproximadamente el doble de la pizarra (esquisto) superpuesta en la región del Medio-Continente. El nivel de radioactividad se logró en la zona central mediante la incorporación de 13 ppm de uranio, 24 ppm de torio y 40.000 ppm de potasio.

El registro de rayos gamma es el más común utilizado en registros de pozos. Parte de este amplio uso se debe a la versatilidad del registro, que se puede utilizar tanto en hueco revestido como en hueco abierto con cualquier tipo de fluido de perforación. La utilidad de este registro también se ve reforzada por el hecho de que se puede combinar con muchos otros servicios de registro, y por lo tanto se puede ejecutar con poco costo adicional, ya sea en dinero o tiempo de taladro.

La herramienta de registro digital para evaluación de cemento de doble receptor utiliza un transmisor y dos receptores acústicos espaciados a 3 pies y 5 pies para medir con precisión la calidad del trabajo de cemento en un entorno de hueco revestido.

La herramienta utiliza un mandril lleno de aceite y todos los transductores de cerámica para resistir el ambiente hostil del pozo y proporcionar una buena estabilidad en el rango de operación de la herramienta.

La sección electrónica se construye utilizando módulos electrónicos de montaje en superficie de última generación, ensamblados en un paquete robusto. La herramienta de registro de enlace digital se puede utilizar en conjunto con herramientas de Rayos-CCL y Neutrón.

La herramienta de enlace digital acepta el pulso desde abajo y transmite hacia el tope del pozo la data utilizando la telemetría de sonda PTX. La electrónica también contiene firmware para realizar una rutina de calibración automática cuando se calibra en un dispositivo de calibración de herramienta de enlace. Estas formas de onda se almacenan en la herramienta y pueden ser transmitidas hacia el tope del pozo requerimiento del operador.

La herramienta de Wireline para asentamiento con presión (WLPSA) modelo "E-4" es un dispositivo en el que el mecanismo de combustión se utilizan para el desarrollar gradualmente la fuerza de asentamiento a través de la presión. Esta fuerza motriz opera las diversas partes de trabajo de la WLPSA en una secuencia apropiada para asegurar el éxito del asentamiento de los tapones puente, las empacaduras de producción los retenedores de cemento y otros productos.

La presión requerida se consigue por medio de la quema de una carga lenta de poder, o una carga de energía estándar, que originalmente fue conocida como carga de energía de alta temperatura. La presión de asentamiento es confinada en el área apropiada de la herramienta, mediante el uso de sellos (O-rings). Es de extrema importancia que todos estos sellos se mantengan en perfectas condiciones.

La herramienta de Asentamiento con presión Modelo "E-4" incorpora una válvula de purga de disco para proporcionar un método fácil y seguro de purgar la presión atrapada en la herramienta antes de desarmar la WLPSA.

Los Tapones Puente Modelo MWB para asentamiento con wireline son compactos, de pequeños OD y diseñados para ser perforados con facilidad. Estos tapones puente se fijarán de forma segura en todas los revestimientos. Un anillo de bloqueo de trinquete almacena la fuerza de asentamiento en el tapón. El elemento de empaque de una sola pieza y los anillos de respaldo de metal se combinan para un sello superior. El caso de rigidez excesiva, una pieza de cuñas prácticamente elimina el asentamiento prematuro, sin embargo, puede ser perforado fácilmente. Están disponibles para revestimientos de 2 3/8 "a 20"

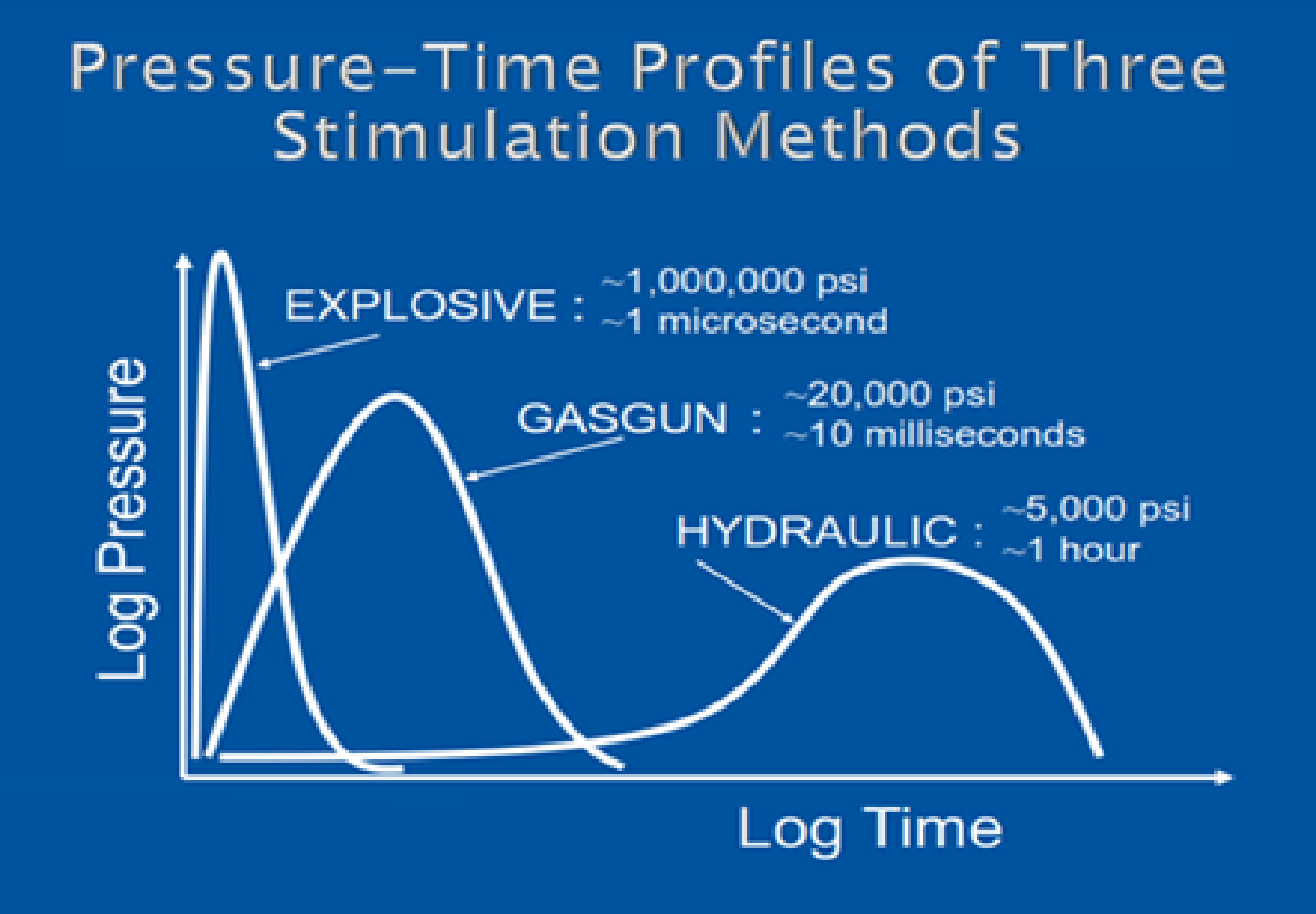

Disponemos de Cañones de varios tamaños, longitudes y densidad de disparo para servicios de cañoneo transportado con tubería (TCP), Cañoneo con Cable (Casing Gun) y Cañoneo a Través de Tubería (Thru Tubing).

Dependiendo del sistema requerido, se utiliza el apropiado de 2.0" a 7.0" de OD; la desnisdad de disparo de 4 hasta 24 tiros por pie y longitudes de 4, 7, 11, 15 y 21 pies.

Dependiendo de la temperatura de fondo se elige el tipo de explosivo a utilizar entre explosivos: RDX, HMX, PYX y HNS.

Adicionalmente, dependiendo de la presión del pozo se elegirá el rango de presión de los cañones a ser utilizados:
10.000, 15.000, 20.000, 25.000 psi.

Tripoint cuenta con software “WEM” (Well Evaluation Model) para diseñar el cañoneo, determinando el tipo de cañones, tipo de cargas, desbalance dinámico óptimos para un servicio en particular, ya sea para trabajos TCP o Cañoneo con Cable.

Se seleccionan los Cañones adecuadas y los datos de su desempeño en superficie se convierten a condiciones reales de pozo.

Tecnología de análisis de flujo se utiliza para determinar las obstrucciones al flujo resultante de las perforaciones creadas para establecer la comunicación entre el reservorio y el pozo. El flujo de entrada se determina entonces a partir de las características del flujo del reservorio con varias estrategias de perforación o cañoneo. La estrategia de cañoneo óptima se determina comparando los caudales incrementales con el costo incremental y los elementos de riesgo asociados con cada procedimiento.

El equipo de control de presión de superficie es un conjunto de accesorios que proporcionan el control y seguridad del pozo en operaciones de Wireline. En las operaciones normales, el conjunto consiste en un dispositivo Preventora (BOP), un acople de drenaje para aliviar la presión interna, varias secciones de lubricador y una cabeza con sellos (Packings) para el control de presión (Stuffing Box).

El equipo de control de presión utilizado en una operación de pozo que está determinado por las presiones y temperaturas máximas previstas, por el tipo de fluidos en el pozo y por la longitud y diámetro de la sarta de herramientas de trabajo.

Generalmente se usan una o más secciones de lubricador de 10 pies para cubrir la longitud de la sarta de herramienta usada para una operación particular.

Por razones de seguridad y manejo, se prefieren conexiones rápidas para la sarta o ensamblaje.

Tripoint S.A. dispone de equipo de control de presión en superficie de 3-1/2” x 5000 psi y de 7.0” x 5000 psi de rango de presión, con sus respectivas BOP’s.
